氣動通軸式離合器BTC和BDC是一樣的嗎?
瀏覽: 發布日期:2023年-04月-12日 17時:06分:59秒
氣動通軸式離合器BTC和BDC雖然都是通軸式離合器,但是他們的工作原理是不一樣的,BTC氣動離合器是齒合式離合器,而B(niǎo)DC是多片摩擦式離合器。

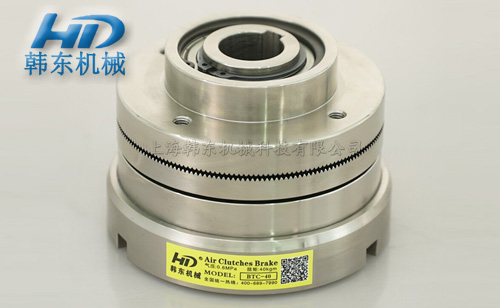

BTC氣動離合器工作原理:
在接通氣路后,活塞推動驅動齒盤直至壓緊從動齒盤且兩齒盤端面齒嵌合,離合器結合將動力經從動齒盤傳出;切斷氣路后,主動齒盤在復位彈簧回復力作用下與從動齒盤分離,端面齒脫開,離合器斷開。

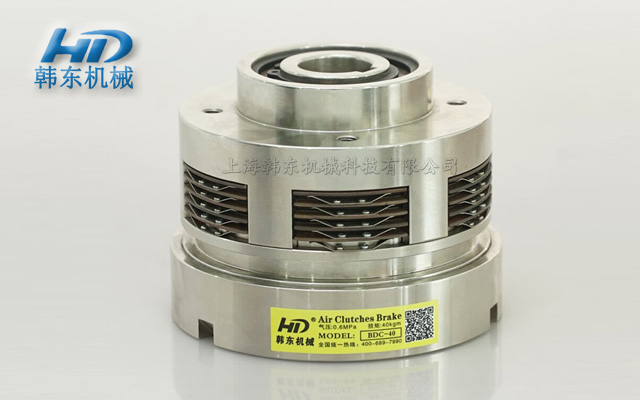

BDC多片摩擦離合器工作原理:
接通氣路后,活塞推動驅動壓盤推動多組銅基摩擦片和鋼片沿空心通軸管外花鍵軸向移動并相互壓緊,離合器結合,動力經由多組銅基摩擦片及驅動罩輸出。切斷氣路后,銅基摩擦片和鋼片在分離碟簧復位力作用下回位并分離,離合器斷開。
